Medicion de Flujo Contando Pulsos

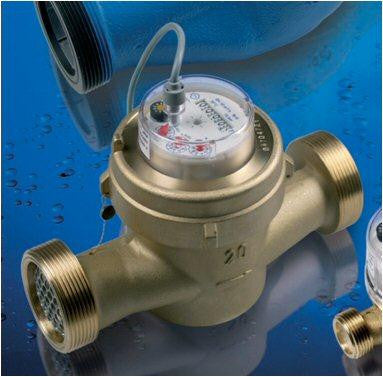

Teoría de conteo de impulsos El método de recuento de pulsos para medición de caudal implica la conversión de la energía cinética del fluido que fluye en rotación, la detección de esta rotación y su conversión en energía eléctrica en forma de impulsos digitales que comprenden '0 de y' de 1 de períodos que varían de acuerdo con el flujo que se está midiendo . Los períodos de '0' y '1', entonces se pueden medir para determinar la velocidad y dirección de rotación; por lo tanto, la determinación de la tasa de flujo y la cantidad de fluido volado en un periodo de tiempo.
Algunos métodos de medición de flujo pueden generar señales analógicas que deben ser convertidos a señales digitales antes de ser utilizado por una unidad Micro Un flujo rápido genera impulsos / forma de onda de una frecuencia más alta, mientras que un flujo genera bajos impulsos de frecuencia / formas de onda.
Figura 1: Conteo de Pulso
La figura 1 muestra una representación de la teoría de recuento de pulsos en el que el fluido que fluye en una tubería activa un mecanismo para crear la rotación y un sensor para luego generar el análogo o forma de onda digital. Esta forma de onda se puede luego medir usando una MCU que tiene un contador de impulsos.
Los sensores basados en la teoría de recuento de impulsos Hay varios sensores disponibles que emplean diferentes técnicas para generar impulsos eléctricos de acuerdo con el flujo que se está midiendo. Algunos de los sensores empleados comúnmente incluyen:
- Los sensores ópticos
- Los sensores magnéticos
El uso de un sensor permite la medición de la rotación sin la detección de la dirección. Un segundo sensor hace que sea posible detectar también la dirección de la rotación.
Los sensores ópticos Los sensores ópticos detectan la luz a través de un disco perforado que gira cuando el fluido fluye a través del medidor. Este sensor comprende un LED, un sensor de luz y un disco giratorio situado entre el LED y el sensor de luz. La figura 2 muestra la disposición de los componentes individuales del sensor óptico.
Figura 2: Sensores ópticos para medición de caudal
El disco giratorio se corta para hacer perforaciones en ella que son codificadas de diferentes maneras. El o sensor foto diodo conduce la corriente de acuerdo con las perforaciones en el disco para generar impulsos que se pueden medir usando un contador en una MCU. Las perforaciones en el disco giratorio se pueden codificar en:
- 2 bits o 3 bits de codificación binaria / gris
- codificación de cuadratura de 2 bits
La Figura 3 muestra Gray y binario discos codificados 3 bits. Las porciones blancas indican las perforaciones a través de la que el LED es visible para el fotodiodo y llevará a cabo. Las partes negras bloquean el LED y el fotodiodo no realiza.
Figura 3: 3 bits codificado disco perforado
La salida de los sensores ópticos es analógica. Algunos sensores pueden incluir un comparador en el chip para proporcionar una salida digital que puede ser contado utilizando un recuento
