Instalacion de Bombas Dosificadoras

En uso hoy en día son tres tecnologías básicas de la bomba para la desinfección del agua. Cada uno tiene ventajas y desventajas que necesitan ser entendidos para elegir el mejor producto para la aplicación específica. Tecnologías de bomba incluyen mecánica (motor) accionado, electromagnética (solenoide) accionado y peristáltica - una auto - cebado de la bomba que logra la acción de bombeo, moviendo un sistema de rodillos contra un tubo flexible, proporcionando un sello constante en el tubo de bombeo.

El (motor) bomba accionada por diafragma de medición mecánica ha existido por más tiempo y se utiliza por su sencillez. Esta bomba proporciona una salida consistente con controles simples, típicamente un botón de ajuste de salida. Para el mantenimiento preventivo, la bomba requiere la limpieza de las válvulas aproximadamente cada tres a seis meses y el cambio de la membrana una vez al año. La desventaja de esta bomba es que contiene un motor que, cuando se exponen a condiciones extremas, tales como la humedad y fuerte químicas humos, puede causar un fallo prematuro. En general, esta bomba normalmente es muy precio competitivo en comparación con las otras tecnologías y tiene un público fiel en esos mercados.

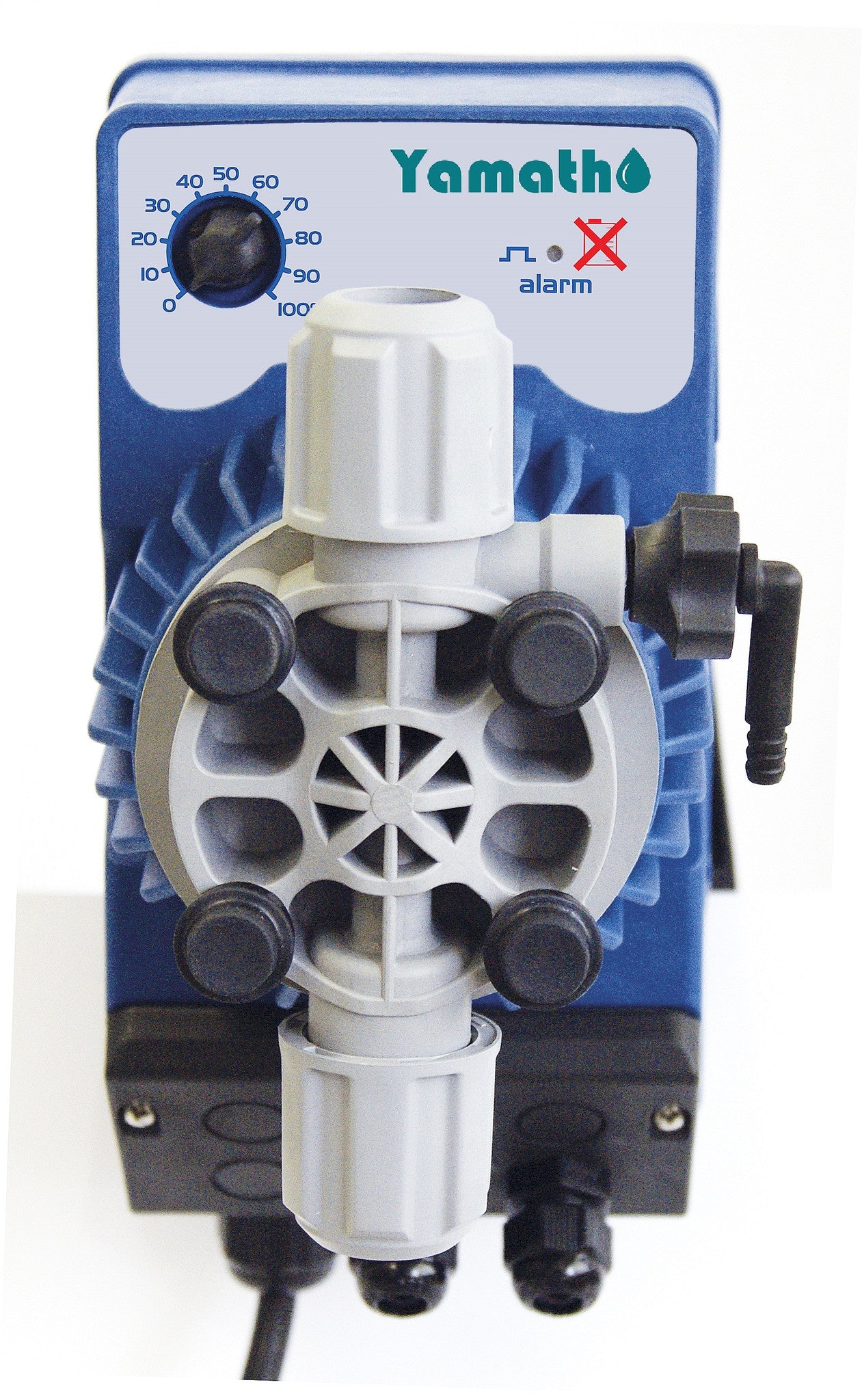

El (solenoide) bomba accionada por diafragma de medición electromagnética proporciona resultados precisos con los controles más avanzados. La bomba accionada por solenoide puede tener una relación de reducción de 10: 1, 100: 1 o en algunas unidades basados ​​en microprocesadores proporcionan 1,000: 1 relación de reducción, dependiendo de la aplicación, para una precisión extrema en la producción. La relación de reducción se expresa como la capacidad nominal, dividido por la capacidad mínima que se puede obtener mientras se mantiene el flujo especificado de repetición, la precisión y linearity.1 La bomba accionada por solenoide también tiene la capacidad de aceptar una señal de contador de agua de contacto de cabeza para tratar basado en el flujo. El contador de agua de contacto de cabeza envía una señal a la bomba cuando un volumen definido de fluido pasa a través de él. Esto hace que la bomba para accionar y alimentar a un volumen predeterminado de química. Esta bomba también puede estar conectado a una varita de nivel se apague cuando el tanque de producto químico es bajo o alimentar proporcionalmente a través de una señal electrónica de 4 Al igual que con la bomba accionada por motor, la unidad requiere mantenimiento preventivo de las válvulas y el diafragma, pero es más tolerable a las condiciones ambientales. La bomba de solenoide con controles cuesta un poco más de la bomba accionada por motor, pero su capacidad para manejar las condiciones ambientales, la precisión y la fiabilidad hacen que sea uno de los favoritos para el mercado de la desinfección.

La bomba peristáltica se diferencia de las bombas mecánicas y electromagnéticas mediante el uso de un tubo en lugar de un diafragma para introducir los productos químicos en el sistema. Proporciona una alimentación consistente sin el problema de la pérdida principal para gasear productos químicos. Las bombas peristálticas son capaces de alimentar a los productos químicos más viscosos sin problemas. Mientras que operan sin pérdida de cebado, las velocidades de alimentación no cambian a medida que el tubo se desgasta. Además, la vida del tubo varía y las fugas son comunes cuando un tubo se desgasta. Para garantizar un funcionamiento coherente, el reemplazo del tubo se requiere cada 1.000 - 1.500 horas de funcionamiento. También bombas peristálticas actualmente no tienen las características de estimulación y de control externo de la bomba accionada por solenoide. En general, el peristáltica es una buena opción para aplicaciones en las que la pérdida de cebado es un problema. El costo es comparable a las bombas de solenoide accionada.

Dimensionamiento

El tamaño adecuado de la bomba es clave para el éxito de cualquier aplicación. Para empezar, es necesaria la siguiente información sobre la aplicación.

Bomba de pozo tasa de salida en galones por minuto (gpm).Esta es la cantidad que llena el tanque de presión, no el caudal entregado a la instalación. La razón de esto es la bomba del pozo puede estar llenando el tanque de presión más rápidamente que lo que ' s que se utilizan en el hogar. dosis requerida en partes por millón (ppm).Usted debe saber la cantidad de producto químico que se necesita para tratar el sulfuro de hidrógeno (H2S), hierro (Fe), manganeso (Mn) o cualquier otra demanda oxidante en el agua cruda. Esto se puede establecer por medio de pruebas o estima si ciertas exigencias son desconocidos. concentración de la solución como un porcentaje y ppm.Por ejemplo, un 5,25 por ciento blanqueo es 52.500 ppm, y el 12,5 por ciento de lejía es de 125.000 ppm. El permanganato de potasio disuelto en 1/4 libras por galón es de 30.000 ppm y polifosfato disuelto a 1 libra por 10 galones es de 12.000 ppm.

A continuación, enchufe la información en la siguiente ecuación.

Bomba de pozo tasa de salida (GPM) x dosis x 1.440 Resistencia requerida ÷ solución (ppm) = Caudal de la bomba de alimentación en galones por día (gpd)

Por ejemplo, un pozo tiene 10,5 gpm de la producción, la dosis requerida es de 15 ppm y nos ' re alimentación de 5,25 por ciento lejía. La bomba química requerida sería [(10,5 GPM) x (15 ppm) x (1.440)] ÷ (52.500 ppm) = 4,3 gpd bomba.

Para dimensionar correctamente la bomba, el mínimo requerido sería 4,3 gpd. Sin embargo, para cubrir los posibles cambios o trastornos en el sistema, duplicando el resultado ofrezca un funcionamiento óptimo. Por lo tanto, la bomba requerida sería una bomba de 8,6 gpd. Por último, tenga en cuenta la presión que ' está inyectando s, asegurando la bomba se utiliza adecuada.

Instalación

Muchos problemas con las bombas dosificadoras se pueden evitar con una correcta instalación. Para garantizar una aplicación sin problemas, las siguientes pautas deben ser seguidas.

La bomba dosificadora debe montarse a través de una pared o un estante - soporte de montaje, inundado de succión o en una tapa del tanque. En el caso de la pared o plataforma de montaje y soporte de depósito, el filtro debe mantenerse por encima del fondo del tanque por 1? 2 pulgadas y un peso de platina debe ser utilizado para mantener el tubo de succión hacia abajo (Figura 1). La bomba debe montarse en un área que ofrece una ventilación adecuada y ISN ' t en la luz solar directa. Todas las conexiones deben ser " apretado con la mano " solamente y no se recomienda el uso de cinta de hilo. La válvula de inyección o " sonda " deben instalarse siempre en el centro de la corriente de flujo para proporcionar una mezcla química adecuada. Coloque el punto de inyección por encima del tanque de suministro de solución para evitar cualquier sifón. El voltaje de la bomba debe coincidir con el voltaje del circuito en uso y debe ser puesto a tierra correctamente. En los casos de " sucia " de energía, un protector contra sobretensiones debe ser utilizado. Estas reglas simples proporcionarán una instalación limpia, sin dolor.

Nueva tecnología

A medida que las necesidades han cambiado, nuevos productos han sido desarrollados para cumplir con estos requisitos. La integración de múltiples piezas de equipo en uno es una tendencia que los fabricantes rápidamente progresan hacia. Algunas de las nuevas mejoras incluyen la integración de un niño de siete - temporizador día en la bomba y el otro con un built - temporizador en, ajustable provocada por un contacto - contador de agua de la cabeza. Los siete - agenda electrónica permite la adición de productos químicos en momentos específicos y sin la necesidad de múltiples piezas de equipo. Los métodos tradicionales simplemente permitir que la bomba a un accidente cerebrovascular por cada recuento de contador de agua. El built - , temporizador ajustable permite una mayor flexibilidad en cuando se alimentan en base a un contacto - contador de agua de la cabeza dándole la capacidad de alimentar al usuario - los tiempos del sistema. Esto permite que una bomba de manejar una aplicación cambiar sin tener que comprar un nuevo producto y hace que la precisión de alimentación mucho más fiable. Los futuros productos en desarrollo incluyen " bombas inteligentes " que permiten al usuario saber cuándo y cuánto ' han bombeado y permite al usuario controlar de forma remota la configuración a través de un puerto de comunicación (Dial - hacia arriba o LAN) basado.

El uso selectivo de las bombas accionadas por motor, solenoides y medición peristáltica para aplicaciones respectivas de los que son los más adecuados permite la dosificación de químicos adecuado para asegurar la continuidad de la desinfección del agua potable segura. Opciones de instrumentación avanzada permiten un mayor control para múltiples necesidades, aplicaciones especiales o supervisión a distancia.
