Fundamentos de calibración de bombas de dosificacion de químicos

November 03, 2015 0 Comments

Fundamentos de calibración de bombas de dosificacion de químicos

La calibración de las bombas de dosificación de químicos es muy importante, ya que garantiza que la cantidad apropiada de químico de tratamiento de agua es introducida en el Sistema. Todas las bombas de dosificación son diseñadas para bombear a cierto caudal; sin embargo, la cantidad real de químico puede cambiar dependiendo de varias condiciones. Factores como la presión de descarga, viscosidad del químico, tipo de succión (inundada o de succión, y la edad de la bomba, afectan el caudal de la bomba. Este simple procedimiento debria utilizarse de forma regular para asegurar la dosificacion de la cantidad correcta de producto en el sistema.

Seguridad

  • Antes de operar una bomba de dosificación, lea el MSDS del químico y vista la protección adecuada.
  • Si utiliza el mismo cilindro de calibración para calibrar con varios químicos, asegúrese de enjuagar el cilindro con agua antes de cada calibración.

 Notas de Calibración

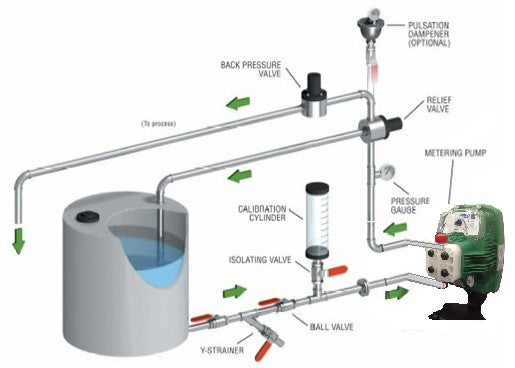

  • De ser posible, haga la calibración con la bomba conectada al Sistema en el que dosifica. Durante la calibración, mientras más cercanas a las condiciones reales de operación, más precisa es la calibración.
  • La mayoría de los cilindros de calibración proveen lecturas en mL y GPH. Si solamente provee mL, asegúrese de escribir el volumen inicial antes de realizar la calibración.
  • Realice la calibración con la bomba ajustada para la operación normal. Utilice la siguiente fórmula para calcular la capacidad de la bomba con esta configuración:

 (Capacidad de la bomba, gph x Velocidad de la bomba, % x Carrera de la bomba, %)



Ejemplo:

(1, gph x 50% x 50%) = (1 x 0.5 x 0.5) = 0.25 gph



Procedimiento de Calibración



  1. Calcule la capacidad de la bomba con la velocidad y carrera de operación normal.
  2. Llene el cilindro de calibración con el quimico que dosifica la bomba.
  3. Escriba el nivel inicial del cilindro de calibración.
  4. Corra la bomba por el tiempo deseado, generalmente entre 0,5 y 1,0 minutos.
  5. Escriba el nivel final del cilindro de calibración.
  6. Calcule la capacidad real (asumiendo una prueba de 1 minuto):

((mL bombeados, 1 min x 60 minutos) / 3,785)) = galones por hora



Ejemplo

(50 mL x 60 minutos) / 3,785 = 0.79 galones por hora



Dependiendo de su Sistema, necesitara ajustar su bomba o controlador, para lograr la capacidad deseada.
